双向拉绳开关采用不锈钢双轴承传动结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，出现密封不严或者卡死的情况，大幅延长拉绳开关使用寿命;壳体表面精工烤漆，不易脱落无异味；传动轴采用不锈钢材质强度高，表面光滑；操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。本开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撤离或尚存在其它异常情况时，只要将拉绳开关锁定在停机位置，就不用担心胶带机被误启动，维修人员的安全也就有了保障。
双向拉绳开关分为手动复位和自动复位两种。
自动复位：动作后能自动回到初始位置，但可能会造成误差启动。
手动复位：动作后有自锁装置能保持在操作位置上，需要手动复位手柄可使其返回初始位置。
拉绳开关是带式输出机必备的安全保护装置，防止事故的扩大而带来重大损失。由于安装方便，开关转换可靠，在带式运输现场得到广泛的应用。
拉绳开关注意事项
1、先切断总电源，接着要用测试表测出火线，开关一定是要装在火线的一端。
2、将火线在适合的地方剪断，就有两个接头了，拉线开关也有两个接头。
3、将火线的两个接头削皮露出金属丝，分别任意接到开关的两个接头上。
4、在连接好的接头将过长的金属丝剪掉，以防两条金属丝碰撞短路。
5、旋开拉线开关的盖子，可以看见那里有一个金属转轴，它的一端是有洞的。
6、拉线开关的塑料外壳侧面也有一个洞，先将拉线穿过塑料外壳洞口将拉线引入拉线开关内，再将引入的拉线一端引入转轴，打结，将打结后过长的拉线修短，就可以了。
7、然后旋好拉线开关的盖子，防止触电。
拉绳开关基本参数：
壳体材料 铝合金表面精工烤漆
传动杆材质 不锈钢
缆绳所需张力 49±10N(5±1kgf)
接点数 2
接点容量 220V/250V /380V/480V/AC 3A/5A
接线口 6~12mm电缆
适用温度 -20℃~+60℃
使用寿命 50万次
安装和调整
拉绳开关应安装在输送机两边具有检修通道的地方，安装位置应确保检修人员在紧急情况下操作方便。
1、将拉绳开关固定在机架上。
2、一侧的两台开关之间距离为50m左右，采用直径为Φ4的钢丝绳连接，松紧应适度。
3、为减小钢丝绳自重对开关启动的影响，每隔3m在机架上装一个托环，以支撑钢丝绳。
4、钢丝绳的另一端系在拉簧上(用绳扣固定),在不影响正常使用下用紧线器将两侧拉绳张紧,并确保两侧张力均衡。（注：对于爬坡段输送机机.应尽量缩短开关间距及拉绳长度。）工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。

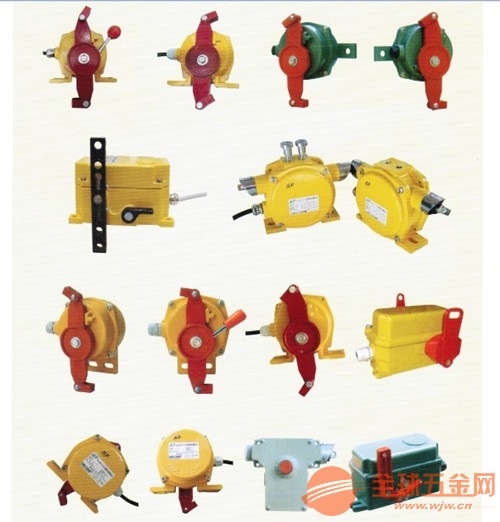

双向拉绳开关HFKLT2-II
