夹套保温下，上展式放料阀性能与用途
操作方便，开启自由,运动灵活可靠；阀瓣装配维修简单，密封结构合理，密封圈更换方便实用。 结构：主要由阀体，阀瓣，密封圈，阀杆，支架，阀压盖，手轮，法兰，螺母，定位螺钉等零件。本类阀门在管道中一般应当水平安装。
夹套保温下，上展式放料阀主要参数
公称通径DN，放料阀额定流量系数KV，放料阀公称压力和压差，放料阀阀体和阀内组件材料，放料阀流量特性，放料阀适用温度，放料阀电源电压和控制信号，放料阀是否带附件等。
夹套保温下，上展式放料阀公称通径
(nominal diameter)，又称平均外径(mean outside diameter)，表示符号DN，就是各种管子与管路附件的通用口径。同一公称直径的管子与管路附件均能相互连接，具有互换性.它不是实际意义上的管道外径或内径，虽然其数值跟管道内径较为接近或相等，为了使管子、管件连接尺寸统一，采用公称直径（也称公称口径、公称通径)。例如焊接钢管按厚度可分为薄壁钢管、普通钢管和加厚钢管。其公称直径不是外径，也不是内径，而是近似普通钢管内径的一个名义尺寸。每一公称直径，对应一个外径，其内径数值随厚度不同而不同。公称直径可用公制mm表示，也可用英制in表示。管路附件也用公称直径表示，意义同有缝管。
公称压力
编辑(Nominal divssure)，表示符号PN，在一定温度下应用时允许的X大工作压力。对碳钢阀体的控制阀，指200℃以下应用时允许的X大工作压力；对铸铁阀体，指120℃以下应用时允许的X大工作压力；对不锈钢阀体的控制阀，指250℃以下应用时允许的X大工作压力。当工作温度升高时，阀体的耐压会降低。例如，公称压力为6.4MPa（PN64）的碳钢控制阀，用于300℃时的耐压为5.2MPa，用400℃时的耐压为4.1MPa，用于450℃时的耐压为2.9MPa。
阀体材质
铸钢、不锈钢，316L。工作压力0.6-2.5MPA，工作温度-20℃-425℃。阀门口径 DN25-DN300。连接方式:法兰。传动方式: 手动、气动。适用介质: 油品、酸类、腐蚀性介质等。 制造标准:国标。
放料阀容主要用于反应釜,储罐和其它容器的底部排料、放料、取样和无死区关断操作。借助于阀门底部法兰焊接于储罐和其它容器的底部，因此消除工艺介质通常在器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀，并对密封圈进行特殊处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能，阀瓣密封根据需要时封面均堆焊有硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时采取短行程阀瓣的设计。
主要设备性能
放料阀:是含高硅量的玻璃质釉。通过900度左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀的性能，能防止介质与金属离子取代作用而影响污染制品，并且表面光洁、耐磨、有一定的热稳定性。此阀除磷及磷轻介质、氢氟碳、氢氧化纳、氢氧化钾外能耐各种酸、碱、溶液及有机溶剂。A、耐腐蚀性:1.能耐一般无机酸、有机酸、弱碱液(P≤60℃ PH≤12)以及有机剂介质。2.、等强腐蚀介质中X于不锈钢。严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。B、耐热性，允许在-30℃-240℃间使用(耐温急变小于120℃)。C、具有光滑的表面。不易粘结物料、易清洗。E、绝缘性:耐冲击性能较小为2500克/厘米，因而使用时应避免硬物冲击。F、耐压0.6MPA
性能与用途
施工、安装要点
1）、安装位置、高度、进出口方向必须符合设计要求，连接应牢固紧密。
2）、安装在保温管道上的各类手动阀门，手柄均不得向下。
3）、阀门安装前必须进行外观检查，阀门的铭牌应符合现行X标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门，安装前应进行强度和严密性能试验，合格后方准使用。强度试验时，试验压力为公称压力的1.5倍，持续时间不少于5min，阀门壳体、填料应无渗漏为合格。严密性试验时，试验压力为公称压力的1.1倍；试验压力在试验持续的时间应符合GB 50243标准要求，以阀瓣密封面无渗漏为合格。
本阀门操作方便,开启自由,运动灵活可靠; 阀瓣装配维修简单, 密封结构合理, 密封圈更换方便实用.
夹套保温下，上展式放料阀结构与原理
(1)阀体、(2)支架、(3)手轮：铸铁
(4)阀芯：不锈钢
(5)橡胶垫片
(6)四氟孔板
(7)填料：四氟密封圈
(11)拼帽：35#
放料阀结构如图，适用于设计压力P≤0.6MPa,工作温度t≤1500C的搪玻璃放料阀。
该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、氢氧化钠氢氧化钾外能
耐各种酸、碱、溶液及有机溶剂
上展式与下展式的区别
夹套保温下，上展式放料阀启闭行程
启闭行程不同，安装尺寸有大小上展式和下展式放料阀启闭行程小、安装高度较小。旋转杆结构形式安装高度X小,在启闭过程中柱塞只做旋转运动，它要依据带有启闭位置指示器来判断阀门的启闭和位置。
夹套保温下，上展式放料阀启闭力矩
1.上展式放料阀为阀瓣向上运动阀门打开,打开时阀门需克服介质作用力,打开时较关闭力矩大。
2.下展式、柱塞式放料阀为阀瓣(柱塞)向下运动阀门打开，打开时运动方向与介质作用力相同，因而打开时较关闭力矩小。
词条标签：

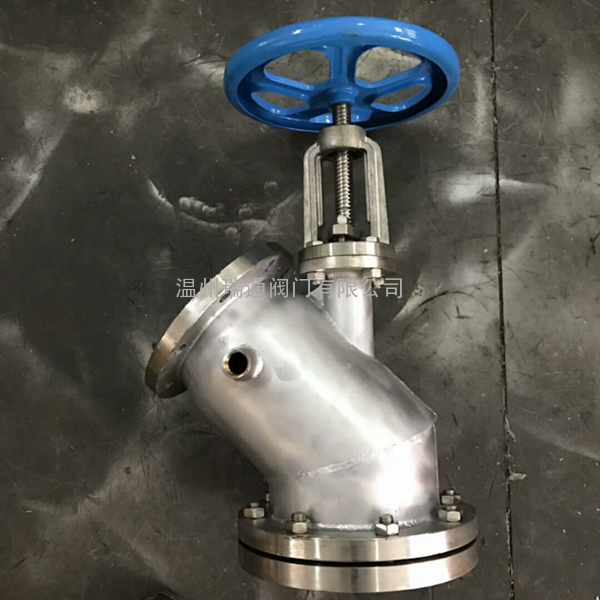

下展式保温放料阀实物图：
下展式放料阀
| DN | 上法兰 | 上法兰 | 下法兰 | 密封座 |
| D1 | D2 | D3 | D4 | D5 | D6 |
| 25 | 115 | 85 | 135 | 100 | 70 | 40 |
| 32 | 135 | 100 | 145 | 110 | 75 | 55 |
| 40 | 145 | 110 | 160 | 125 | 100 | 65 |
| 50 | 165 | 125 | 180 | 145 | 85 | 70 |
| 65 | 180 | 145 | 195 | 160 | 135 | 90 |
| 80 | 192 | 160 | 215 | 180 | 155 | 130 |
| 100 | 215 | 180 | 245 | 210 | 195 | 135 |
| 125 | 245 | 210 | 280 | 245 | 180 | 145 |
| 150 | 280 | 240 | 335 | 295 | 210 | 185 |
| 200 | 335 | 295 | 405 | 335 | | |
上展式放料阀
| DN | 上法兰 | 上法兰 | 下法兰 | 密封座 |
| D1 | D2 | D3 | D4 | D5 | D6 |
| 25 | 115 | 80 | 115 | 85 | | |
| 32 | 135 | 100 | 135 | 100 | | |
| 40 | 145 | 110 | 145 | 110 | 80 | 60 |
| 50 | 165 | 125 | 165 | 125 | 85 | 70 |
| 65 | 180 | 145 | 180 | 145 | 130 | 85 |
| 80 | 192 | 160 | 192 | 160 | 135 | 95 |
| 100 | 215 | 180 | 215 | 180 | 160 | 130 |
| 125 | 245 | 210 | 245 | 210 | 160 | 140 |
| 150 | 280 | 240 | 280 | 240 | 185 | 165 |
| 200 | 335 | 295 | 335 | 295 |
