日本横河GM温度记录仪

横河gm数据采集器

精准、可靠、灵活
凭借数十年的创新测量技术，横河电机研制出可靠性与易用性兼备的、灵活的数据记录仪。

●扩展性	●移动连接	●抗噪性
●每系统X多可达420 通道	●蓝牙通信	●电磁继电器模块
●插锁模块	●移动应用

●操作简便		●可靠性
●Web 配置		●数据存储安全
●在线网络数据浏览		●高精度测量
		●自动回填功能 (GA10 数据记录软件)

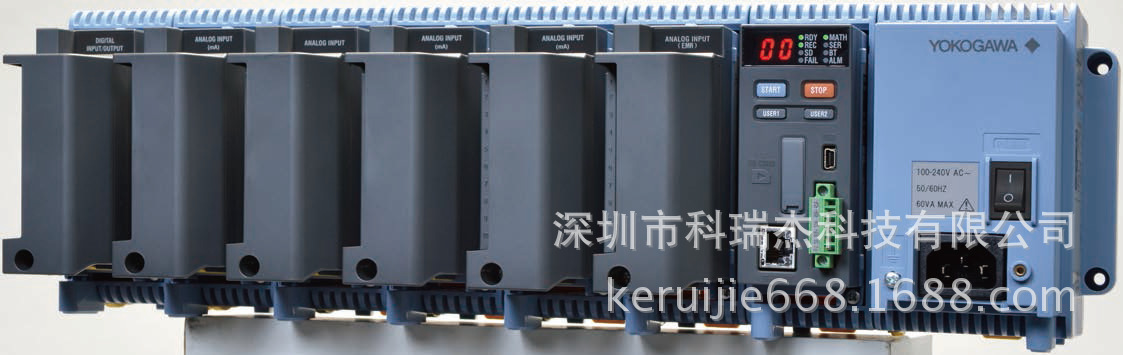

灵活性构造

实现了可扩展的数据采集系统

●自由增加通道数 YOKOGAWA 专有模块构造( X申请中)
●一次可扩展一个模块
●设计X特，模块可放入相连的模块基座
●模块基座可确保连接( 支持滑锁和螺丝固定)
●可从前面板插拔模块，便于维护

横河gm数据采集器

●标配测量通道多达100个		●安装场所不限
( 单台配置)

●可选多种I/O 模块
可根据应用需求选择模块
可提供抗噪声、电磁继电器型模块
所有模块均配置可拆卸端子块，接线方便
与SMARTDAC+ 系列产品使用的模块相同

型号	产品名称	测量/ 应用	通道数
GX90XA-10-U2	模拟输入模块	DC 电压、热电偶、RTD、接点( 半导体继电器扫描型)	10
GX90XA-10-L1		DC 电压、热电偶、接点( 低耐压型)	10
GX90XA-10-T1		DC 电压、热电偶、接点( 电磁继电器扫描型)	10
GX90XA-10-C1		DC 电流(mA)	10
GX90XD	数字输入模块	远程控制输入、操作记录或脉冲输入	16
GX90YD	数字输出模块	报警输出	6
GX90WD	数字输入/ 输出模块	远程控制输入、操作记录或脉冲输入/ 报警输出	DI:8/DO:6

模拟输入模块的扫描间隔和测量类型

类型	通道数	扫描间隔( X短)	扫描器	TC	RTD	DCV	DI	mA	用途
通用(-U2)	10	100ms	SSR	√	√	√	√		通用
低耐压继电器(-L1)	10	500ms	SSR	√		√	√		中等价位
电磁继电器(-T1)	10	1s	Relay	√		√	√		抗噪声
DC 电流输入(-C1)	10	100ms	SSR					√	仅限mA

√:可, N/A:不可

内存和X大输入/输出通道数

类型	内存	X大输入/ 输出通道数
GM10-1	500MB	单台配置	0 ~ 100
		多台配置	0 ~ 100
GM10-2	1.2GB	单台配置	0 ~ 100
		多台配置	0 ~ 420

●可支持高精度测量的实际值

输入类型		测量精度* ( 典型值)
DCV	20mV	±( 读数的0.01% + 5μV)
DCV	6V (1-5 V)	±( 读数的0.01% + 2μV)
TC	R	±1.1℃
	K(-200 ~ 500℃ )	±0.2℃ 但-200.0 ~ 0.0℃时: ±( 读数的0.15% + 0.2℃ )
	T	±0.2℃ 但-200.0 ~ 0.0℃时: ±( 读数的0.10% + 0.2℃ )
RTD	Pt100	±( 读数的0.02% + 0.2℃ )
RTD	Pt100( 高分辨率)	±( 读数的0.02% + 0.16℃ )

因考虑到产品部件和调整测试设备的差异，X11 页规格中注明的测量精度包含误差量。左表是从仪器出厂时的精度测试数据计算得到的实际值。
* 基本操作条件: 23±2℃、55±10%RH、电源电压90–132、180–250VAC、电源频率50/60Hz ±1% 以内、预热30 分钟以上、不存在振动或其他影响性能的因素。

●通过多台配置扩展通道数，可测量多达420 通道
(实际输入)

通过扩展模块(GX90EX) 可扩展到420 通道。(GM10-2)

在GM10-2 大存储机型上，包括运算通道和通信通道在内，记录通道X多可达1000 个。

用以太网线连接各仪器，可进行分散安装。

人性化用户界面

提供流畅、熟悉的用户界面

●可支持高精度测量的实际值

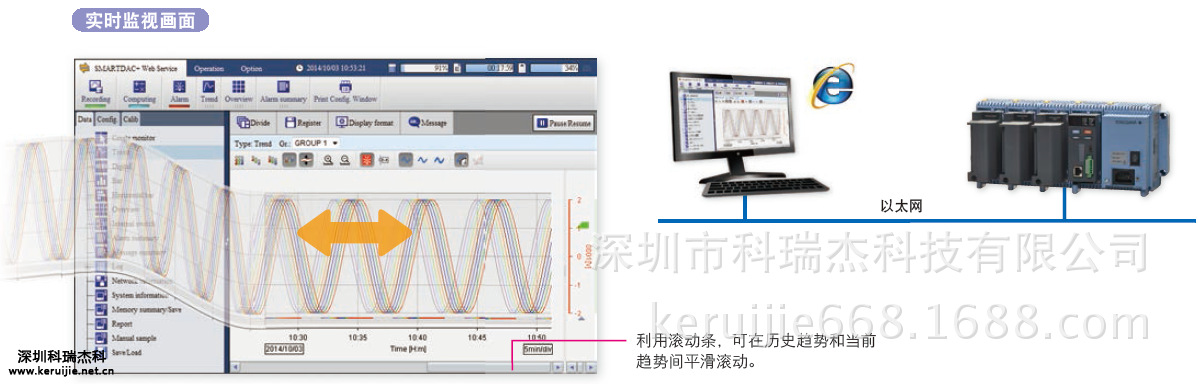

通过网络浏览器可以实时监视GM 和更改设置

无需使用其他软件就可轻松构建无缝的远程监视系统，成本低廉

●可利用X软件( 免费下载)加载波形及进行GM设置

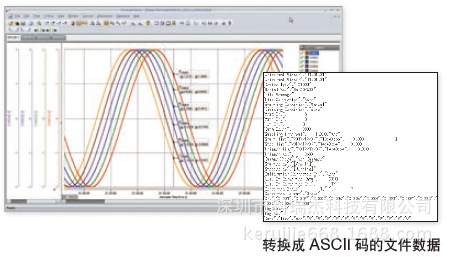

通用浏览器		离线设置软件
可浏览和打印保存在GM 里的数据文件。		将设置数据发送或保存到GM
可以对一段区间内的数据执行统计运算，		也可轻松使用USB 或蓝牙进行通信连接
并将结果转换成ASCII 码、Excel 等格式。

●也可用平板电脑进行监视和设置		●环境温度范围广
支持蓝牙通信( 选件代码/C8)		工作温度范围在-20~60 之间，可支持广泛的应用需
即使现场没有PC，也可以用平板电脑进行监视和设置。		求，不必考虑安装环境。
我们提供可免费下载的X应用。欲了解更多信息，请访问网站。

●GA10 数据记录软件(单X销售)
		可构建强大系统的专有软件。
		可从多台仪器采集数据，包括SMARTDAC+ GM。
		· X多100 台
		· 100ms 高速采集
		· X多2000 通道(tags)

高可靠性		多记录
●通信中断时的自动重连功能、停电前的数据文件保护		●多记录功能可执行多个异步数据的采集任务。

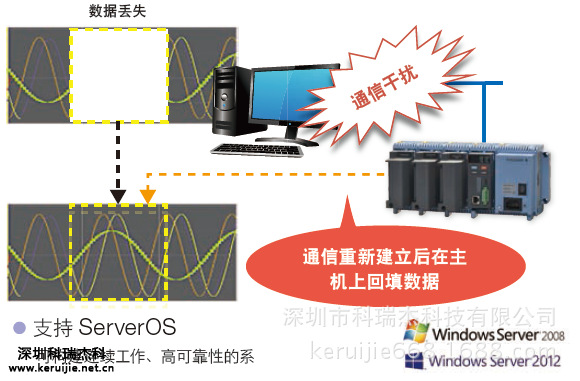

●数据补充功能( 回填功能)

智能化功能

提供无缝的数据传输环境

●功率测量仪器的数据采集( 选件代码/E2 和/MC)

GM 可高精度采集由功率测量仪器(WT 系列、功

率分析仪) 测得的数值数据，并与GM 的测量数

据一起进行记录。

因为可同时记录设备的功耗、温度等数据，所

以GM 是性能评价测试的理想工具。

可连接的机型
Yokogawa Meters & Instruments Corp.
WT300/WT500/WT1800
X大连接台数
16

●搭载能与DARWIN 数据采集单元兼容的通信功能

GM 支持DARWIN 通信命令。

DARWIN 使用的通信程序在GM 上也能用。

可以从现有DARWIN 单元顺利置换过来。

* 详情请咨询横河公司销售代表。

CENTUM/STARDOM 通信包
CENTUM: LFS2432, DARWIN/DAQSTATION 通信包
(ALE111 [Ethernet] 用)
STARDOM: NT365AJ DARWIN 连接包

●各种便携的网络功能

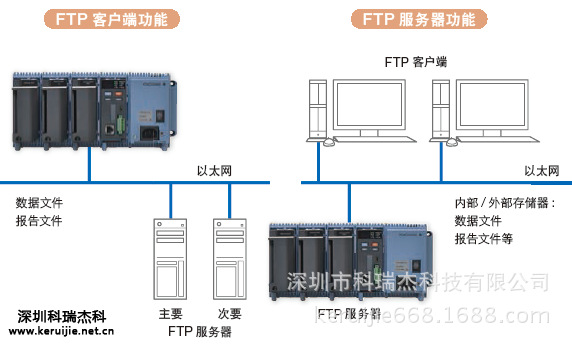

●FTP 数据传输

支持各种网络功能

通过FTP 客户端/ 服务器功能，

●由DHCP 自动设置网络

可轻松共享和管理中央文件服务器的数据。

●SNTP 对时

●发送邮件

●通过SSL 通信提高网络安全性

安全地收发用户数据。

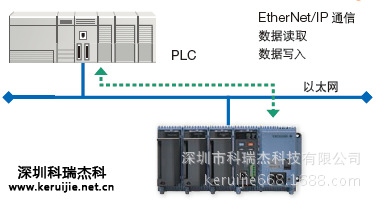

●EtherNet/IP 功能

GM 支持EtherNet/IP 服务器功能。

可从PLC 等设备访问GM，加载测量/ 运算通道或写入通

信输入通道*。

* 需要通信通道功能( 选件代码/MC)。

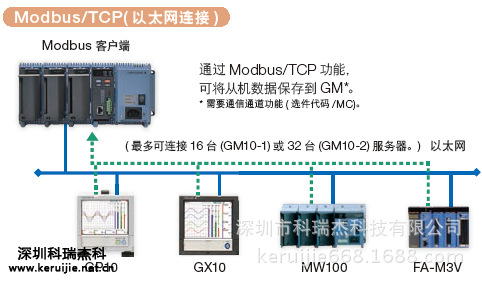

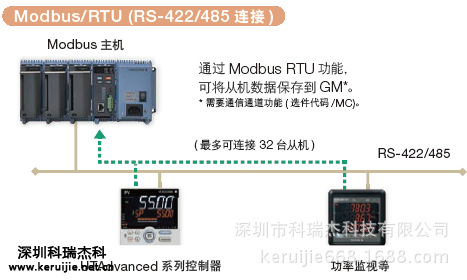

●Modbus/TCP 功能和Modbus/RTU 功能
GM 既支持用于以太网通信的Modbus TCP/IP 客户端和服务器模式，
也支持用于串行通信的Modbus RTU 主从机模式( 可选)。

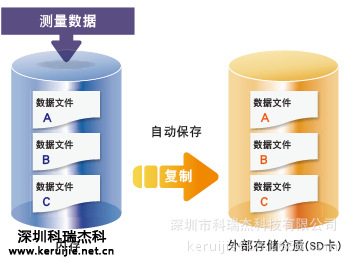

●切实保存记录数据

支持长时间、多通道记录。测量数据总是保存在内存中，

并可定期传输到外部存储介质。利用FTP 客户端功能将

数据发送到服务器可实现冗余。即使在突然断电的情况

下也可安全保存测量数据。

大概采样时间

记录通道数	总采样时间
30	约71 天
100	约23天
300	约7 天

内存1.2GB，记录周期1s 时。

●报告模板功能( 选件代码/MT)		●支持21 CFR Part 11 规定
此功能可自动创建PDF 或EXCEL 格式的电子表格。		( 待定; 附加规格)


根据主机加载的模板创建电子表格。可用EXCEL 和PDF 模板。 PDF电子表格模板可由报告模板生成程序进行创建。	自动生成的电子表格(PDF 或Excel) 可定期保存到外部存储介质(SD 卡)。也可以用FTP进行数据传输。
